Приветствую вас, уважаемые любители электроники! Как поставщик жестких печатных плат, я воочию убедился, насколько важно правильно паять компоненты на этих платах. Независимо от того, являетесь ли вы любителем, работающим над небольшим проектом, или профессионалом в электронной промышленности, правильный процесс пайки может существенно повлиять на производительность и надежность вашей схемы. В этом сообщении блога я поделюсь некоторыми советами и рекомендациями о том, как правильно паять компоненты на жесткой печатной плате.
Понимание основ пайки
Прежде чем мы углубимся в сам процесс пайки, давайте быстро рассмотрим основы. Пайка — это процесс соединения двух или более металлических компонентов с использованием припоя. Припой плавится при относительно низкой температуре и образует прочную связь между компонентами. Для пайки компонентов на жесткой печатной плате вам понадобится несколько важных инструментов:
- Паяльник:Необходим качественный паяльник с функцией контроля температуры. Температуру следует устанавливать в соответствии с типом используемого припоя и паяемыми компонентами.
- Припой:Доступны различные типы припоя, но для пайки большинства печатных плат лучше использовать бессвинцовый припой. Обязательно выбирайте припой с флюсовым сердечником, так как флюс помогает очистить металлические поверхности и улучшить растекание припоя.
- Паяльный стенд:Подставка для пайки обеспечивает безопасность и надежность вашего паяльника, когда он не используется.
- Оловоотсос или оплетка:Эти инструменты используются для удаления излишков припоя или исправления ошибок пайки.
- Увеличительное стекло:Увеличительное стекло может быть полезно для проверки мелких компонентов и паяных соединений.
Подготовка печатной платы и компонентов
Прежде чем приступить к пайке, важно правильно подготовить печатную плату и компоненты. Вот что вам нужно сделать:
- Очистите печатную плату:Используйте очиститель печатной платы или изопропиловый спирт для очистки поверхности печатной платы. Это удалит любую грязь, жир или окисление, которые могут повлиять на процесс пайки.
- Осмотрите компоненты:Проверьте компоненты на наличие повреждений или дефектов. Убедитесь, что провода прямые и чистые.
- Разместите компоненты:Разместите компоненты на печатной плате согласно принципиальной схеме. При необходимости удерживайте компоненты на месте с помощью пинцета.
Пайка компонентов
Теперь, когда вы подготовили печатную плату и компоненты, пришло время приступить к пайке. Вот пошаговое руководство по пайке компонентов на жесткой печатной плате:
- Нагрейте паяльник:Включите паяльник и установите температуру в соответствии с типом припоя, который вы используете. Подождите, пока паяльник нагреется до нужной температуры.
- Залуживаем жало паяльника:Нанесите небольшое количество припоя на жало паяльника. Это способствует улучшению теплопередачи и облегчает пайку компонентов.
- Спаяйте компоненты:Поместите жало паяльника одновременно на вывод компонента и площадку печатной платы. Удерживайте паяльник на месте несколько секунд, чтобы нагреть металлические поверхности. Затем нанесите на место соединения небольшое количество припоя. Припой должен растекаться плавно и образовывать блестящий конусообразный шов.
- Осмотрите паяные соединения:После пайки каждого компонента проверьте паяные соединения на наличие дефектов. Хорошее паяное соединение должно быть блестящим, гладким, без трещин и пустот.
- Удалите излишки припоя:Если на печатной плате есть излишки припоя, удалите их с помощью оловоотсоса или оплетки.
Советы и рекомендации по пайке компонентов на жесткой печатной плате
Вот несколько дополнительных советов и рекомендаций, которые помогут правильно паять компоненты на жесткой печатной плате:
- Используйте правильное количество припоя:Использование слишком большого количества припоя может привести к короткому замыканию, а использование слишком малого количества припоя может привести к ослаблению соединения. Обязательно используйте правильное количество припоя для каждого соединения.
- Избегайте перегрева компонентов:Перегрев компонентов может привести к их повреждению. Обязательно держите паяльник в контакте с соединением всего несколько секунд.
- Используйте радиатор:Если вы паяете компонент, чувствительный к нагреву, например интегральную схему, используйте радиатор, чтобы защитить его от перегрева.
- Практика приводит к совершенству:Пайка — это навык, для освоения которого требуется практика. Не бойтесь попрактиковаться на ненужной печатной плате, прежде чем приступить к работе над реальным проектом.

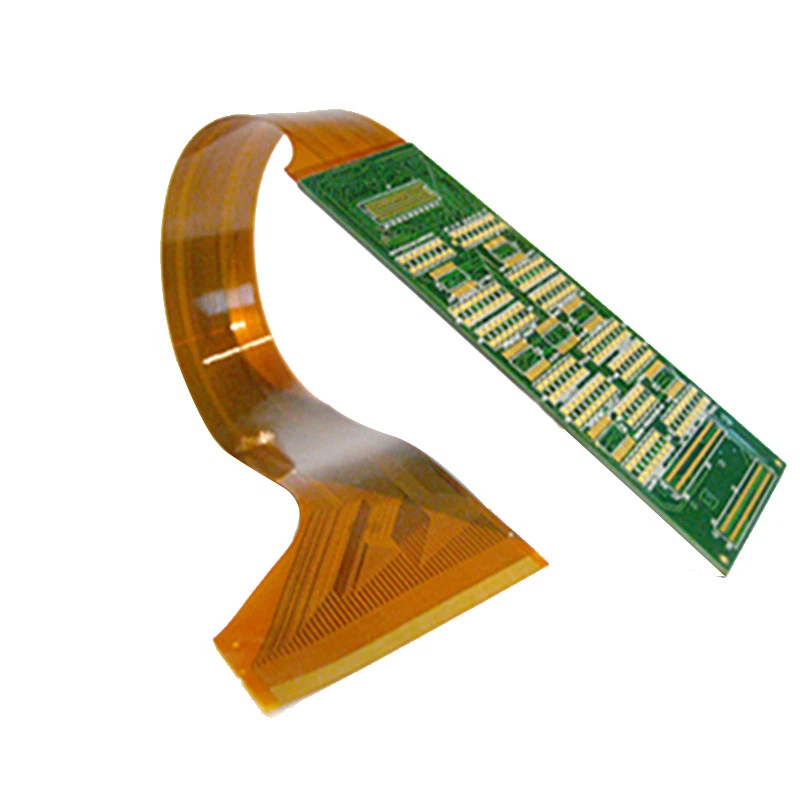

Типы жестких печатных плат
Как поставщик жестких печатных плат, мы предлагаем различные типы печатных плат для удовлетворения потребностей различных приложений. Вот некоторые из наиболее распространенных типов жестких печатных плат:
- Высокочастотная жесткая печатная плата:Эти печатные платы предназначены для работы на высоких частотах и обычно используются в таких приложениях, как беспроводная связь, радиолокационные системы и спутниковая связь.
- Жесткая печатная плата с металлическим сердечником:Эти печатные платы имеют металлический сердечник, который обеспечивает превосходную теплопроводность, что делает их идеальными для приложений, требующих высокой рассеиваемой мощности.
- Односторонняя жесткая печатная плата:Эти печатные платы имеют компоненты и дорожки только на одной стороне платы, что делает их простыми и экономичными.
Заключение
Правильная пайка компонентов на жесткой печатной плате — важный навык для любого, кто работает с электроникой. Следуя советам и рекомендациям, изложенным в этом сообщении блога, вы можете быть уверены, что ваши паяные соединения прочны, надежны и не имеют дефектов. Если вы ищете высококачественные жесткие печатные платы для своего следующего проекта, мы здесь, чтобы помочь. Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и услугах.
Ссылки
- «Справочник по пайке» от Electrovert
- «Проектирование печатных плат для обеспечения технологичности» от IPC
